Baubeschreibung Laser Bausatz

Muskauer Mannschaftswagen

 Recherchen und   Copyright    Exklusiv erhältlich bei

Maßstab  1 . 22,5

Michael Sättler  Eningen     Harald Brosch

Lieferverzeichniss und Bezugsquellen

Jürgen Zirner Düsseldorf   Lüneburger Str. 43
21423 Winsen

ca. 63 Teile lieferbar

Die Bauanleitung für den für den Mannschaftswagen steht  hier als Pdf-Dateien zur Verfügung.   Eine Kurzinfo ist als Pdf-Datei hier erhältlich

1. Allgemeines zum Vorbild

Da die Bahn nur zum Abtransport von Holz, Kies, Ton, Tor und Braunkohle diente, konnten relativ einfache Fahrzeuge eingesetzt werden. So kamen in der Zeit nach dem ersten Weltkrieg 7 der “Brigadelokomotiven” und ca. 150 der “Brigadewagen” von den ehemaligen Kaiserlichen Heerefeldbahnen zur Muskauer Waldeisenbahn. Im Laufe der Zeit wurden weitere Wagen in den eigenen Werkstätten auf Basis vorhandener  Unterwagen gebaut.

Im Jahr 1895 wurden die ersten Schienen für die Gräflich Armnimsche Kleinbahn  verlegt. In den folgenden 3 Jahren erstanden die Hauptstrecken von Muskau ausgehend zur Kohlengrube “Caroline”, zur Gräflich Arnimschen Papierfabrik und nach Weißwasser. Das Streckennetz umfasste während seiner größten Ausdehnung ca. 55 km. Die erste Lokomotive mit der Fabriknummer 3311 wurde 1895 geliefert, hinzu kamen 40 Kohlewagen, 22 Langholzwagen und 15 Plattformwagen für den Holztransport.

Das Vorbild zu unserem Modell wurde 1948 in den Muskauer Werkstätten  auf einem Brigadewagen aufgebaut. Der Brigadewagen selber wurde 1918 in Bautzen gebaut.

Die Mannschaftswagen 07-001 bis 07-004 wurden als Rottenwagen bei Gleisbauarbeiten, als Werkstattwagen bei anfallenden Streckeninstandsetzungen und zum Transport von Forstarbeitern eingesetzt.



2.   Aufbau des Wagenkastens, Daches und Rahmens

Dieser Bausatz beinhaltet ausschließlich den Wagenkasten und besteht im Einzelnen aus folgenden Hauptgruppen:

·     Untergestell mit 2 Längs- , 4 Querträger und  2 in Stärke und Position variable Auflagen für die Unterwagen.

·     Aufbau mit Stirn-, Seitenteile und Boden, mit gravierten Bretterfugen, 1 Seitenwand mit ausgeschnittener Türe.

·     Türe an Stirnwand liegt separat bei, mit Gravur. 4 zweigeteilte Fenster mit beweglichen Fensterläden an der Außenwand.

·     Dach in 1mm Materialstärke mit Längs- und Querträgern.

Teile in  3 mm Sperrholz

Teile in  1 mm Sperrholz

Vorbereitungen für den Zusammenbau

Der Wagen ist ohne Unterwagen 220 mm lang und 85 mm breit. Zum Zusammenbau sollten Winkel, Schlüsselfeilen, Schleifpapier und Bastelmesser bereit gelegt werden. Die Verbindungen der einzelnen Teile sind meist mit Nasen und Aussparungen angelegt, somit passgenau und klebstoffsparend. Als Kleber empfehlen wir Uhu hart und wasserfeste Holzleime. Uhu hart wird schneller fest, die Holzleime haben dagegen eine höhere Endfestigkeit, die Teile müssen zum Aushärten jedoch mit Klammern oder Zwingen fixiert werden.

Vor dem Zusammenbau sollten die Teile unbedingt auf Vollständigkeit überprüft und den 3 Baugruppen - Unterboden mit Trägern - Aufbau - Dach -  zugeordnet werden.

Tipp: Um eine gute Anpassung der Dachhaut an die Dachspanten zu erreichen, sollte diese vor dem Zusammenbau  leicht mit Wasser befeuchtet werden und im feuchten Zustand über eine Rundung (Dose, Regenfallrohr, etc.) Gespannt werden. Nach dem Trocknen ist die Dachhaut “vorgebogen” und kann so leichter montiert werden..

2.1. Das Fahrwerk
Der Unterboden besteht aus:

2 Längsträger

2 Streifen zur Andeutung des U-Profiles der     Längsträger

4 Querträger

Je 2 Querträger versch. Materialstärken mit Bohrung zur Befestigung der zum Betrieb notwendigen Unterwagen (nicht im Bild)

Bei der Montage des Unterbodens unbedingt auf rechtwinklige Ausrichtung achten. Die nach oben zeigenden Nasen der Längsträger passen sonst nicht in die entsprechenden Aussparungen des Bodens.

Die Querträger zur Befestigung der Unterwagen (in der Zeichnung gelb gefärbt) liegen in 3 mm Stärke 4 x , in 1 mm Stärke 2 x bei. Der Modellbauer kann so die Höhe des Befestigungspunkte variieren. Je nach Länge und Art der verwendeten Unterwagen kann es notwendig sein, die Querträger mehr in Richtung Wagenmitte zu verschieben und dort zu montieren (Abb. 1).

Beim Original liegt der Auflagepunkt der Unterwagen höher als die Unterkante der Längsträger. Beim Einsatz mit 32/30 mm Unterwagen bleibt die Kurvengängigkeit davon unberührt (Abb. 2). Bei Verwendung von 45 mm Unterwagen zum Betrieb auf LGB-Gleisen würden die Unterwagen durch ihre größere Breite an den Unterkanten der Längsträger bei Kurvenfahrt anstoßen. Zur Abhilfe muss die Unterkante des Querträgers eben mit der Unterkante des Längsträgers abschließen, also zwei Querträger aufeinander geklebt werden. Wer ganz sicher sein will, verwendet auch noch zusätzlich  den 1mm Träger (Abb. 3)

Abb. 1

 Abb. 2

Abb. 3


2.2  Der Aufbau

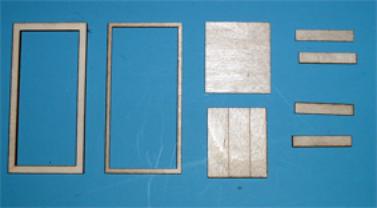

Jeder der 4 Fensterläden besteht aus:

1 Deckrahmen

1 Grundrahmen

1 Grundplatte

1 gravierter Fensterladen

4 Querbretter für Fensterladen

Montage: Der gravierte Fensterladen wird mittig auf die Grundplatte geklebt, welche dann rundum 1 mm übersteht. Die beiden Querbretter (Je zwei Querbretter aufeinander kleben um die Materialstärke zu erreichen) ) auf den Fensterladen quer zur Gravur kleben.



Der nun komplettierte Fensterladen muss sich leicht im Grundrahmen bewegen lassen. Zur Montage wird der Grundrahmen auf die Seitenwand geklebt . Die äußere, obere Kante des Grundrahmens sitzt dabei 3 mm unterhalb der Oberkante der Seitenwand.
Der Fensterladen wird in den Grundrahmen eingelegt, dann der Deckrahmen auf den Grundrahmen geklebt. Das Innenmaß des Deckrahmen ist rundum 1 mm kleiner als das des Grundrahmens. Wen die Materialstärke des Deckrahmens stört, kann diese durch Schleifen reduzieren.

Der Aufbau besteht aus:

1 Boden mit gravierten Bretterfugen

2 Seitenwände mit gravierten Bretterfugen außen

1 Stirnwand mit gravierten Bretterfugen außen

1 Stirnwand mit Türe und gravierten Bretterfugen außen

4 Fenster

4 bewegliche Fensterläden mit Rahmen (s.o.)

Stirn- und Seitenwände werden durch Nasen und Aussparungen fixiert und verklebt. Nach Aushärten der Verbindungen wird der Wagenkasten auf den montierten Unterboden gesetzt. Eventuell müssen dabei die Aussparungen am Wagenboden bzw. die Nasen an den Längsträgern nachgearbeitet werden.

Anschließend die Türe, die Fenster und die Fensterläden einsetzen und verkleben.

 2.3 Das Dach

Das Dach besteht aus:

2 Längsträger

4 Querträger

1 Dachhaut



2 Verstärkungsstreifen für die Unterseite der Dachhaut an den Stirnseiten

2 Verstärkungsstreifen für die Unterseite der Dachhaut an den Längsseiten



Quer- und Längsträger werden miteinander verklebt. Die Längsträger liegen sich dabei mit ihren Aussparungen gegenüber. Dabei unbedingt auf Rechtwinkligkeit achten. Nach dem Aushärten die Dachhaut aufkleben. Bis zur endgültigen Trocknung des Klebstoffes unbedingt mit Zwingen oder Spannbändern fixieren. Das Dach soll im fertigen Zustand mit leichtem Presssitz auf dem Aufbau sitzen. Eventuell ist Nacharbeit mit Schleifpapier notwendig. Danach können die Verstärkungsstreifen an die über den Wagenkasten überstehenden Dachhaut angeklebt werden.

3.Hinweise zur Komplettierung

Das fertige Modell sollte jetzt wie auf den beiden linken Bildern aussehen. Für unsere Modellabbildungen wurden Kunststoff-Unterwagen in 45 mm Spur von Karsten Wernighaus verwendet. Rainer Schaefer, Leipzig, plant passende Unterwagen in Gusstechnik für 45 und 30/32 mm Spur.   Zeichnungen von Unterwagen wurden uns freundlicherweise von Marco Weigel zur Verfügung gestellt.

Weiter Infos hierzu unter: http://www.rs-modelle.de

Rainer Schaefer plant neben den o.g. Unterwagen weitere Modelle für Feld- und Waldbahnen.



Der Einsatz dieses Modells muss nicht auf die Muskauer Waldbahn beschränkt bleiben. So eignet sich der Mannschaftswagen als Güter- oder Personenwagen für  alle möglichen rumänischen, mexikanischen, philippinischen, amerikanischen Wald-, Feld- und Wiesenbahnen, was dieses Foto von Jürgen Zirner belegt. Es gibt da wohl noch Diskussionen über die Reparatur des Daches.
